Теплосчетчик КАРАТ-Компакт 2-213-15-1,5-ПТ -3В-МBus

Фильтр по каталогу
от
до
Товары, которые вы смотрели

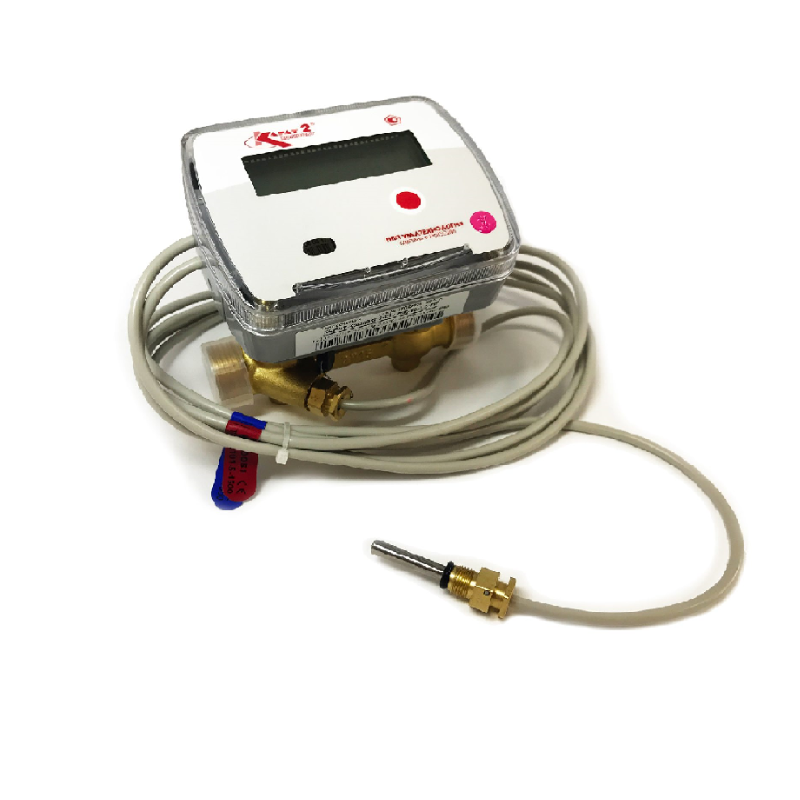

5c11348000301Теплосчетчик КАРАТ-Компакт 2-213-15-1,5-ПТ -3В-МBusТеплосчетчик КАРАТ-Компакт 2-213-15-1,5-ПТ -3В-МBus
Информация о технических характеристиках, цене продукта, комплекте поставки, стране изготовления и внешнем виде товара носит справочный характер и некоторые сведения о продукте могут быть неточными.
6600 р.
Купить

Этот товар вы можете заказать сейчас позвонив по тел.:
+7(343) 271-12-13

+7(982) 717-12-13

  • Материал:пластик,латунь
  • Вес, кг:0.6
  • Страна-производитель:Россия
  • Производитель:КАРАТ

Описание:Исполнение "моноблок" на подающий трубопровод;
ДУ:Ду=15
Ном. расход м³/ч:Q=1,5
Входы для датчиков температуры:Встроены
Интерфейс:интерфейс M-Bus и 3 импульсных входа; оптопорт

Теги:#Тепло

Технические и метрологические характеристики

Характеристика Величина
Метрологические характеристики
Суммарное значение с нарастающим итогом при измерении объема, м³ до 99999,999
Суммарное значение с нарастающим итогом при измерении тепловой энергии, Гкал (ГДж, МВт·ч, кВт·ч) до 99999,999
Пределы допускаемой абсолютной погрешности при измерении температуры, °C
где: t – измеренное значение температуры, °С ± (0,3 + 0,005⋅t)
Пределы допускаемой абсолютной погрешности при измерении разности температуры, °C
где: Δt - значение разности температуры в подающем и обратном трубопроводах, °С ± (0,09 + 0,005·Δt)
Пределы допускаемой относительной погрешности при измерении объёма, % в диапазонах:

от qmin до qt (исключая)
от qt (включая) до qmax



± 5
± 2

Пределы допускаемой относительной погрешности при измерении тепловой энергии, %
где: qi и qmax- значение расхода теплоносителя и его наибольшее значение, м³/ч ±(2+12/Δt + 0,01⋅qmax/qi)
Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 3000 импульсов, в измеряемые величины, % ± 0,04
Пределы допускаемого суточного хода часов, с ± 9
Монтажные характеристики
Диапазон измерений температуры, °С 0 – 105 ⁠
Диапазон измерений разности температуры, °С 3 – 95
Максимальное рабочее давление, МПа 1,6
Длина кабеля измерительного преобразователя температуры, м, не более
1,5 (5,0)*
Диаметр измерительного преобразователя температуры, мм, не более 5,2
 Рабочие условия эксплуатации:

температура окружающего воздуха, °С
атмосферное давление, кПа
относительная влажность окружающего воздуха при температуре 35 °С, %

5 – 50
от 84 до 106,7
до 95

Степень защиты оболочки от попадания пыли и воды, ГОСТ 14254-96 IP65
Эксплуатационные характеристики
Срок службы элемента питания, лет, не менее 5
Средняя наработка на отказ, ч, не менее 75 000
Средний срок службы, лет 12

* — поставляется по отдельному заказу.

Встроенный в теплосчетчик расходомер обладает следующими характеристиками, в зависимости от Ду:

Характеристика Величина
Диаметр условного прохода (Ду), мм 15 20
Максимальный расход qmax, м³/ч 3,0 5,0
Номинальный расход qn, м³/ч 1,5 2,5
Переходный расход qt, м³/ч 0,15 0,25
Минимальный расход qmin, м³/ч 0,015 0,025
Габаритные размеры (длина × ширина × высота), мм, не более 110х90х125 130х90х120
Длина проточной части с переходниками, мм, не более 190 230
